서 론
유자(Citrus junos)는 운향과 감귤속으로 분류되는 잡종 재배식물로 비타민 C, 구연산, 카로틴, 헤스페리딘 성분을 다량 함유하고 있으며(Kang 등, 2006), 폴리페놀과 플라보노이드 성분들도 함유하고 있어 면역활성이나 항염증 및 항산화 기능이 있는 것으로 보고되었다(Yoo와 Hwang, 2004; Kim 등, 2010). 유자는 숙성 정도에 따라 녹색 또는 황색을 띄며, 특유의 향이 강하고 신맛이 강하여 유자청으로 가공 후 차 형태로 대부분 이용되고, 막걸리와 같은 주류 가공에도 이용되었다(Yang 등, 2011). 유자는 다른 과일과는 달리 산업적으로 과피를 주로 이용하고, 유자즙의 이용은 미비한 실정이며, 유자 총 중량의 15%에 달하는 유자씨는 대부분 폐기처분 되는 실정이다(Lee 등, 2017). 유자와 함께 citrus fruits에 포함되는 자몽씨 추출물은 탁월한 항산화력과 항균력을 가진 것으로 알려져 있으며, 일부 연구에서는 유자과즙 추출물의 항균력에 대한 연구 보고서를 발표하였다(Lee와 Lee, 2017). 하지만 유자씨를 이용한 식품원료로서의 적용이나 이들의 생리활성 등에 관한 연구는 거의 미흡한 실정이다.
천연의 소재에서 오일을 추출함에 있어, 증류법이나 유기용매를 이용하여 추출하는 방법은 열을 가하는 공정이 추가되어 유효성분의 변성을 일으킬 수 있다. 또한, 식품에 적용하기 위해서는 잔존 용매의 위험성으로 인하여 다시 용매를 휘발시켜야 하는 번거로움이 있을 수 있고, 사용된 유기용매의 폐기처리로 환경오염을 유발할 수 있다는 문제점이 있다(Jo 등, 2018). 반면 초임계 이산화탄소 추출법은 유체의 임계점 근방 또는 그 이상의 온도와 압력 하에 유체의 특이적 성질을 이용하여 유용물질을 추출하는 방법으로 비교적 낮은 온도(40–60°C)에서 수행되므로 열에 민감한 천연물질의 분리․정제에 많이 이용되고 있으며, 용매 추출법에 비해서 용매의 회수가 용이하고, 독성이 없기 때문에 식품, 화장품, 의약품에 널리 사용되고 있다(Lee 등, 2002). 초임계 이산화탄소 추출법은 기존 용매추출법과 비교하여 추출 시간이 짧고, 무색, 무독성, 불연성 등의 특징을 가지며, 특히 용질과 반응을 하지 않으므로, 유효 성분의 변성을 일으키지 않는 등의 다양한 장점을 가진다(Lee 등, 2002; Jo 등, 2018). 그러므로 유자씨에서 오일을 추출할 수 있는 여러 가지 방법 중 초임계 이산화탄소 추출법은 오일의 변성을 방지하고, 무독성의 식품용 소재에 응용하기에 가장 유용한 방법이라고 판단되어, 유자씨 추출에 적용하였다.
나노에멀젼이란 500 nm 이하의 매우 작고 균일한 크기의 입자를 가지는 콜로이드 상태를 일컬으며(Katouli 등, 2018), 작은 크기 때문에 마이크로에멀젼과 비교하여 좀 더 투명한 외관을 가질 수 있다(Jo 등, 2014). 또한, 경구로 섭취하여 소화 시 체내 흡수율에 증가되는 장점이 있어 이를 이용한 식품, 음료, 화장품 및 제약 산업 등 다방면에서 응용이 이루어지고 있는 실정이다. 일반적으로 나노에멀젼을 제조하는 방법으로는 저에너지(low-energy) 에멀젼화 방법과 고에너지(high-energy) 에멀젼화 방법으로 크게 분류할 수 있다(Silva 등, 2015). 특히 높은 파쇄 에너지를 필요로 하는 고에너지 에멀젼화 방법은 초음파 균질기(ultrasonic homogenizer) 또는 초고압 균질기(high pressure homogenizer) 등과 같은 유화장치를 이용하여 나노에멀젼을 제조한다고 보고되었다(Jafari 등, 2006; Jo 등, 2014). 초음파 균질기를 이용한 에멀젼화 방식은 유화제의 존재하에 초음파 에너지를 가할 때 생성되는 내파 진공 거품으로 인해 용매 주위에 큰 충격파가 발생되고, 높은 속도의 추진력으로 인해 나노에멀젼이 만들어지게 된다(Maa와 Hsu, 1999).
본 연구에서는 기존에 폐기되고 있는 유자씨를 효율적으로 활용하기 위하여, 초임계 이산화탄소 추출 방법을 이용하여 유자씨에서 유자 오일을 추출하였고, 유자 오일과 유자즙을 이용하여 oil-in-water(O/W) 유자 나노에멀젼을 개발하였다. 또한, 유자 나노에멀젼의 안정성을 향상시키기 위해 키토산으로 코팅하였다. 유자가 가지고 있는 항균 특성을 평가하기 위해 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 항균 특성을 disk diffusion법과 현탁도법을 이용하여 Staphylococcus aureus와 Escherichia coli에 대한 항균효과를 비교하였다.
재료 및 방법
유자 종자는 전남 고흥군에 있는 농업회사법인㈜세일식품(Goheung, Korea)에서 구매하였으며, 냉압착 방식으로 제조한 유자즙은 고려자연식품㈜(Jeonju, Korea)에서 제공 받았다. 키토산(chitosan, medium molecular weight), tween 80 및 citric acid는 Sigma-Aldrich Co.(St. Louis, MO, USA)에서 구매하였다. Acetic acid(99.7%)는 Junsei Chemical(Tokyo, Japan)에서 구입하였다.
유자 종자를 깨끗하게 세척하고, 동결건조기를 이용하여 48시간 동결건조(Freeze Dryer, ILShin BioBase, Gwangju, Korea)시킨 후 분쇄기에 넣고 갈아 분말을 만들고, 초임계 추출 장비((재)전남생물산업진흥원 나노바이오연구센터, Jangseong, Korea)를 이용하여 추출하였다. 초임계 이산화탄소 추출 조건에서 압력은 280–400 bar이고, 분리조 온도는 40°C, 추출조 온도는 50°C로 하였으며, retention time은 180–240 min으로 하였다.
유자즙을 membrane filter를 사용하여 잔여물을 걸러낸 다음 이를 연속상으로 사용하였다. 유자즙과 tween 80을 혼합하여 30분간 교반시킨 후, 유자오일을 연속상인 유자즙에 한 방울씩(dropwise) 떨어뜨려 넣어주었다. 이를 1시간 동안 교반 후, 15분 동안 12,000 rpm으로 high speed homogenizer(T18 digital ULTRA-TURRAX®, IKA, Königswinter, Germany)를 이용하여 균질 처리하고, ultrasonic homogenizer(VCX-750, Sonics & Materials Inc., Sandy Hook, CT, USA)를 이용하여 주파수 20 kHz, 출력 150 W, amplitude 30% 조건에서 온도 상승을 방지하기 위해 ice bath 내에서 20분 동안 초음파 균질 처리를 하였다. 키토산 코팅된 나노에멀젼 제조를 위하여, 1%(w/v) acetic acid를 넣은 증류수(pH 3.0)에 1%(w/v) 키토산을 녹여 용액으로 만들었다. 균질화된 나노에멀젼과 1% 키토산 용액을 1:1의 비율로 나노에멀젼을 키토산 용액에 dropwise로 떨어뜨려 코팅을 하였고, 최종적으로 ultrasonic homogenization을 15분간 실시해 유자 에멀젼 입자의 미세화 및 안정화를 도모하였다.
유자 나노에멀젼의 평균 입자크기, 분포도(polydispersity, PDI) 및 제타전위(zeta potential)는 dynamic light scattering 원리를 이용하여 Zetasizer Nano-ZS90(Malvern Instruments, Worcestershire, UK)를 이용하여 분석하였다. 나노에멀젼 2 mL를 취하여 3회 반복 측정하여 평균값으로 나타내었다. 유자 나노에멀젼의 저장 안정성을 확인하기 위해 제조 후 측정한 유자 나노에멀젼의 평균 입자크기와 4°C에서 2주간 저장 후 측정한 평균 입자크기를 비교하였으나, 유의적인 차이가 없어 4°C에서 2주간 저장 후 측정한 결과값을 사용하였다.
유자즙, 초음파 처리한 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼 입자의 형태적 특성은 TEM(Tecnai G2 F30, FEI Company, Eindhoven, Netherlands) 장비를 이용하여 관찰하였다. 나노에멀젼 샘플 용액 한 방울을 탄소 피복 그리드 상에 침착시키고 1분 동안 유지시켰다. 과량의 용액을 여과지로 제거하였다. 2%(w/w) 인산 텅스텐산 용액 한 방울을 적용하여 약 1분 동안 샘플을 염색하였다. TEM 이미지를 얻기 위하여, 모든 샘플을 실온에서 12시간 이상 건조시킨 후 관찰하였다.
유자즙, 초음파 처리 유자즙 및 유자 나노에멀젼의 항균력을 확인하기 위하여 disk diffusion법(Lee와 Lee, 2017)을 사용하였다. 각각의 균주 배양액은 600 nm에서 흡광도를 측정하여 균의 농도를 108 CFU/mL로 희석하여 사용하였다. 액체 상태인 tryptic soy agar(TSA, Difco Laboratories Inc., Detroit, MI, USA) 배지 10 mL를 분주하여 만들어 놓은 한천 배지에 100 μL의 세균현탁액을 접종 후 균일하게 도말 한 뒤 실온에 잠시 보관하였다. 멸균된 8 mm paper disk(Advantec Co., Tokyo, Japan)에 50 μL의 유자즙 및 각각의 유자 나노에멀젼을 분주한 후, 도말 된 배지 표면에 부착시킨 다음 37°C에서 24시간 배양하였다. 배양한 후 disk 주위의 clear zone의 생성 유무와 직경(diameter)의 크기를 측정하여 항균력을 확인 및 비교하였다. 항균력 평가를 위해 사용한 균주는 대표적인 식품 병원성 균주인 Staphylococcus aureus(S. aureus)와 Escherichia coli(E. coli)를 사용하였고, 각 균주에 대하여 항균력 측정 실험은 3반복 하여 평균값을 구하였다.
저장 온도 및 시간에 따른 초음파 처리 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 항균력을 평가하기 위해 현탁도법(Woo 등, 2018)을 이용하였다. 4 mL의 tryptic soy broth(TSB, Sigma Aldrich Co., St. Louis, MO, USA) 배지에 500 μL의 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼 용액을 접종하고, 500 μL의 세균 현탁액(108 CFU/mL)을 접종 후 25°C와 10°C 온도 조건에서 혼탕 배양(110 rpm)하였다. 배양 후 총 12시간 동안 2시간 간격으로 배양액 시료를 채취하여 UVspectrophotometer(Mecasys Co. Ltd., Daejeon, Korea)를 이용해 640 nm에서 흡광도를 측정하였다. Negative control로는 멸균된 phosphate-buffered saline(PBS, pH 7.4, Life Technologies Co., Paisley, UK), positive control로는 1 mg/mL의 Ampicillin(Sigma-Aldrich Co.)을 사용하였다. 현탁도법에 의한 항균력 평가는 S. aureus와 E. coli를 사용하였고, 각 균주에 대해 3반복 하여 평균값을 구하였다.
결과 및 고찰

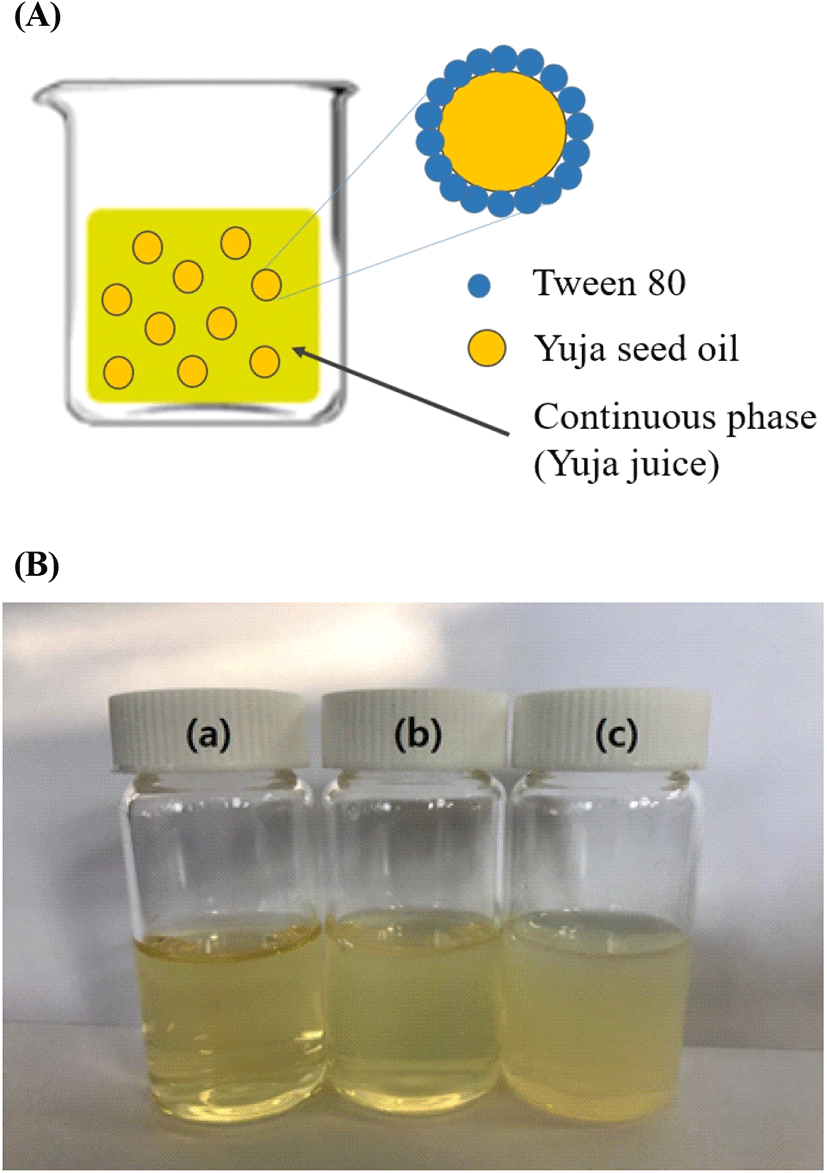

유자씨를 건조하고, 초임계 이산화탄소 추출 방식으로 추출한 유자 오일을 O/W(oil-in-water) 유자 나노에멀젼의 오일상으로 이용하였다. 냉압착 방식으로 얻은 유자즙은 여과하여 맑은 상태로 준비해 유자 나노에멀젼의 연속상으로 사용하였다. Fig. 1(A)에서 보는 것과 같이 O/W 유자 나노에멀젼의 구조는 연속상인 유자즙에 유화제인 tween 80이 표면을 둘러서 감싸고 있는 유자씨 오일의 액적(droplet)이 균일하게 분산되어 있으며, 안정한 상태의 에멀젼을 형성하고 있다. Fig. 1(B)는 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼 용액의 사진으로 그림에서 보는 것과 같이 유자즙은 매우 투명하고 맑은 용액이었으며, 유자 나노에멀젼도 미색의 맑은 상태가 관찰되었다. 하지만 1% 키토산으로 코팅한 시료의 경우 키토산 용액의 영향으로 조금 더 탁하고, 옅은 미색의 유자 나노에멀젼을 관찰할 수 있었다. 초음파 처리를 한 유자즙은 평균 입자의 크기가 145.6±0.29 nm의 크기로 관찰되었으며, PDI는 0.288로써 입자가 매우 고르게 분산되어 있음을 관찰하였다. 유자씨 오일과 유자즙을 이용하여 제조한 유자 나노에멀젼은 평균 입자크기가 212.8±0.08 nm로 측정되었으며, PDI는 0.075로써 입자가 상당히 고르게 분산되어 있음을 알 수 있었다(Fig. 2A). 키토산 코팅 유자 나노에멀젼의 경우 입자의 크기가 79.5±0.37 nm로 측정이 되어 유자 나노에멀젼의 평균 입자크기 보다 유의적으로(p<0.05) 줄어든 반면, PDI는 0.365로 유자 나노에멀젼이나 초음파 처리 유자즙에 비해 다소 높게 측정되었다. Fig. 2(B)에서 보는 것과 같이 제타 전위의 경우, 초음파 처리한 유자즙은 −9.26 mV로 나타났으며, 유자 나노에멀젼의 경우는 비이온성 계면활성제인 tween 80에 의해 −0.35 mV로 0에 가까운 값이 관찰되었다. 하지만, 키토산 코팅을 한 유자 나노에멀젼의 경우는 +18.0 mV로 양전하 값으로 관찰되었다. 이러한 결과는 음전하인 유자즙에 양이온의 키토산이 정전기적 인력으로 인해 강하게 반응하여 입자를 형성하면서 유자 나노에멀젼보다 키토산 코팅 유자 나노에멀젼이 더 작은 입자를 형성할 수 있었다고 판단된다. 이전논문에서도 키토산으로 코팅된 나노에멀젼 입자의 크기가 코팅전 에멀젼의 입자보다 크기가 작아지는 것을 관찰 할 수 있었으며, 이는 양이온인 키토산과 음이온으로 하전된 나노에멀젼의 정전기적 인력에 의해 입자가 코팅되면서 수축되어 크기가 줄어드는 현상을 볼 수 있다고 보고되었다(Li 등, 2016).
PDI는 입자의 분산정도를 나타내는 지표로써 범위는 0에서 1 내로 표시되는데, PDI가 0.3 이하일 시 단분산상 형태를 의미하고, 0.3에서 0.6 사이는 중분산상 형태, 0.6 이상은 다분산상 형태로 입자가 분포해 있음을 의미한다(Jo 등, 2016). Fig. 2에서 보는 바와 같이 유자즙과 유자 나노에멀젼의 경우 매우 안정적이고, 균일한 입자의 분포를 관찰할 수 있었다. Li 등(2016)의 연구에서, 나노에멀젼은 온도의 변화나, 시간이 지남에 따라 입자의 안정성이 떨어져 에멀젼의 상이 분리되는 현상을 쉽게 관찰할 수 있으나(Li 등, 2016), 본 연구에서 개발한 유자 나노에멀젼과 키토산 코팅 유자 나노에멀젼의 경우에도 우수한 안정성을 보이며, 상 분리(phase separation)와 같은 불안정성은 관찰되지 않았다.
유자즙, 초음파균질화된 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 입자 형태를 투과전자현미경(TEM)을 이용하여 입자의 형태와 분포를 관찰하였다. Fig. 3(A)에서 보는 것과 같이 유자즙의 경우 입자크기가 500–1,000 nm 사이의 큰 입자들과 200 nm 이하의 작은 입자들이 응집되어 있는 모습을 보이고 있다. 하지만 초음파 균질 처리를 통해 입자의 크기가 200 nm 수준에서 응집 없이 균일하게 분포된 것을 관찰할 수 있었다(Fig. 3B). 유자 나노에멀젼의 입자 형태는 둥근것과 길쭉한 모양의 입자도 다소 관찰이 되었으나(Fig. 3C), 키토산 코팅 유자 나노에멀젼의 입자들은 대체로 둥글고, 입자의 크기가 작았으며 전체적인 균일한 분포도를 보이는 것으로 관찰되었다(Fig. 3D).

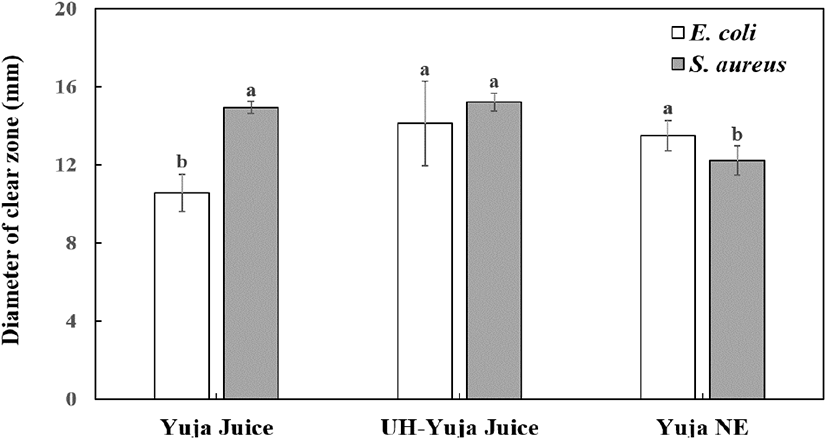

유자즙과 초음파 처리한 유자즙, 유자 나노에멀젼의 항균효과를 disk diffusion법을 이용하여 disk 주변에 생성된 inhibition zone diameter를 측정한 결과를 Fig. 4에 나타내었다. 유자즙, 초음파처리 유자즙 및 유자 나노에멀젼은 E. coli에 대해서 각각 10.56±0.95 mm, 14.12±2.17 mm 및 13.49±0.78 mm의 clear zone을 형성하였으며, 특히 초음파 처리 후 E. coli 균에 대한 유자즙의 항균효과가 크게 증가하는 결과를 얻었다. 한편, S. aureus에 대해서는 각각 14.93±0.3 mm, 15.20±0.46 mm 및 12.22±0.74 mm의 clear zone을 형성하는 것으로 관찰되어 유자즙과 초음파 처리 유자즙의 경우는 E. coli 균에 비해 S. aureus 균에 대하여 좀 더 높은 항균력을 보이는 결과를 얻었다. 특히 15분간 초음파 처리한 유자즙의 경우가 처리하지 않은 유자즙에 비해 항균성이 높은 것은 초음파 처리에 의해 뭉쳐 있었던 유자즙의 입자들이 균일하게 분산되어 균에 대한 접촉면이 증가하였기 때문이며, 또한 유자즙에 함유된 헤스페리딘이나 리모넨과 같은 항균성 물질들의 용해도가 증가하면서 활성이 향상되었을 것으로 사료된다. 유자 추출물을 이용한 항균활성에 관한 이전의 연구에서도 열수 추출과 에탄올 추출로 얻은 유자과즙 추출물은 S. aureus, S. epidermidis 및 E. coli에 대해서 강한 항균력이 있다고 보고되었다(Lee와 Lee, 2017).

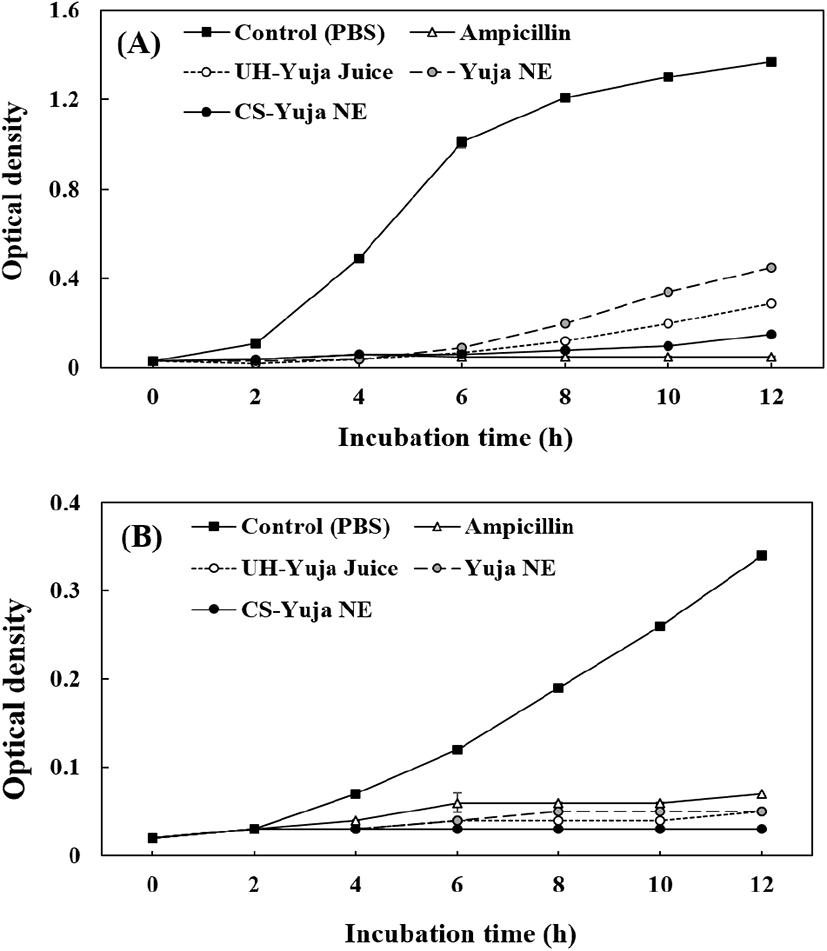

Fig. 5는 25°C와 10°C에서 12시간 동안 저장하면서 S. aureus 균에 대한 초음파 처리한 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 항균효과를 현탁도법을 이용하여 OD(optical density) 값으로 나타낸 결과이다. 25°C에서 저장한 경우, 초음파처리 유자즙이 유자 나노에멀젼보다 항균효과가 높게 나타났고, 키토산 코팅 유자 나노에멀젼이 가장 우수한 항균효과를 보였다(Fig. 5A). 또한, 초음파 처리 유자즙과 유자 나노에멀젼은 6시간 이후부터 OD 값이 유의적으로(p<0.05) 증가하는 결과를 보였으나, 대조군인 PBS 용액에 비해서는 매우 낮은 수준으로 관찰되었다. 키토산 코팅 유자 나노에멀젼의 경우에는 가장 높은 항균력을 지속하는 것으로 관찰되었는데, 이는 키토산 자체도 항균 특성을 가지고 있기 때문에 유자에 의한 항균력과 시너지 효과가 작용하였다고 판단된다(Jeong 등, 2011). 저온 저장 온도인 10°C에서는 25°C와 비교하여 OD 값이 전체적으로 약 1/4 수준으로 나타났으며, 대조군을 제외하고는 6시간 이후에 모든 시료에서 유의적인(p>0.05) 변화는 없었다(Fig. 5B). 특히, 10°C에서는 positive control인 Ampicillin 보다도 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 항균효과가 높은 결과를 보였다.

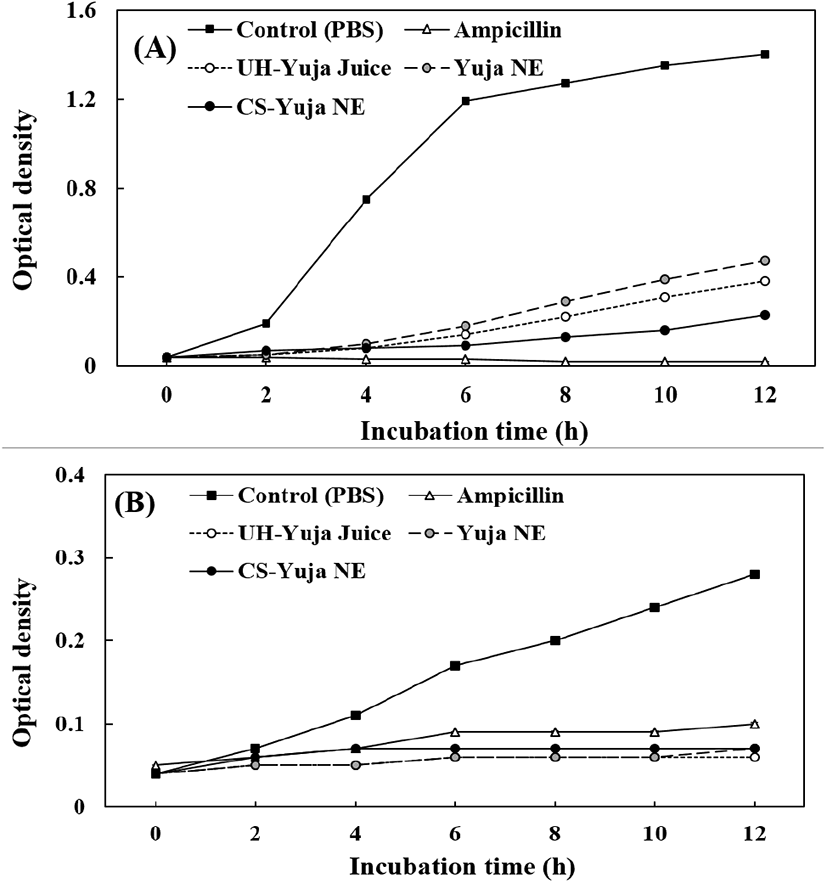

Fig. 6은 25°C와 10°C에서 12시간 동안 저장하면서 E. coli 균에 대한 초음파 처리한 유자즙, 유자 나노에멀젼 및 키토산 코팅 유자 나노에멀젼의 항균효과를 나타낸 결과이다. E. coli 균에 대한 항균 효과는 S. aureus 균에 대한 결과와 유사한 경향성을 보이고 있는데, 25°C에서 대조군은 2시간 이후에 OD 값이 급격이 상승하였고, 대조군을 제외한 다른 샘플들의 경우 6시간이 이후 서서히 증가하는 결과를 얻었다(Fig. 6A). E. coli 균의 경우에도 키토산 코팅 유자 나노에멀젼의 경우가 가장 항균 활성이 높은 것으로 관찰되었다. 10°C에서는 대조군을 제외하고, 12시간 이내에 각 시료의 OD 값은 거의 변화가 없었다(Fig. 6B). 키토산과 자몽종자추출물을 이용하여 살균소독 표준 균주로 S. aureus와 E. coli에 대한 항균활성을 검토한 연구에서 키토산은 미생물의 성장에 필요한 미량원소나 금속이온들에 킬레이트로 작용하여 생육을 억제하거나, 직접적으로 세포막에 침투하여 세포막을 손상시킴으로써 항균활성을 나타내는 것으로 보고되었다(Jeong 등, 2011).
